サーミスタやサーミスタ温度センサを基軸としながら、
新たなニーズに合わせて、カスタムメイドにも幅広く対応致します。
自動車用
-
二次電池用温度センサ
Rechargeable Battery Temperature Sensor
- 使用温度範囲
- -40℃～85℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25=10kΩ B25/85=3435K - 約30秒
(流動空気中)-40℃～85℃ -
- 特性及び形状はカスタム対応が可能です。（別途、応談可）
- 電池充放電時の発熱温度監視を行い、最適な充電状態を制御します。
-

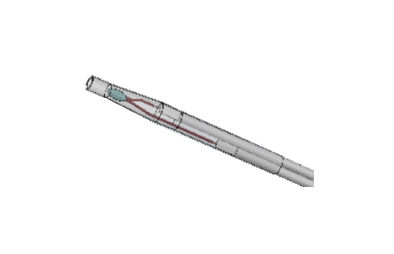

モーター用温度センサ
（高温用テフロンシール）
- 使用温度範囲
- -40℃～220℃
モーター用温度センサ
（高温用テフロンシール）
- 使用温度範囲
- -40℃～220℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R110=(2.5kΩ) B0/100=(3970K) 1.2mW/℃
(25℃静止空気中）約20s(気中） -40℃～220℃
(センサ感温部） -
- 高温に耐えられるテフロンで封止しています。主にモータコイルの異常加熱による焼き付けを防止します。
-

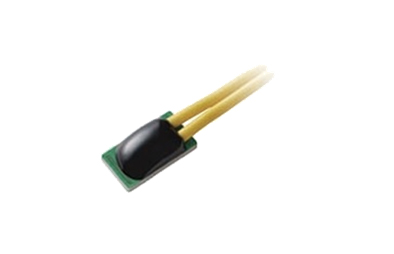

二次電池用温度センサ
（表面温度高測温精度タイプ）
- 使用温度範囲
- -30℃～85℃
二次電池用温度センサ
（表面温度高測温精度タイプ）
- 使用温度範囲
- -30℃～85℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25=
10kΩ±1%B25/85=
3435K±1%6mW/℃
(25℃静止空気中）3s以内
(攪拌水中）-30℃～85℃ -
- リチオムイオン電池等の温度上昇を監視してファンによる冷却を制御。急激な温度変化による電池の劣化・発火を防止します。
-

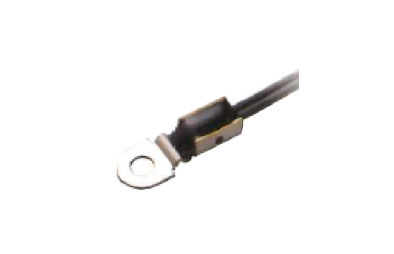

表面温度検知用温度センサ
（標準タイプ）
- 使用温度範囲
- -20℃～100℃
表面温度検知用温度センサ
（標準タイプ）
- 使用温度範囲
- -20℃～100℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25=
10kΩ±5%B25/50=
3950K±2%3.5mW/℃
(25℃静止空気中）15s以内
(アルミ熱板上）-20℃～100℃ -
- DC/DCコンバータやインバータなどのパワー素子の発熱に伴う熱マネジメントを担います。
-

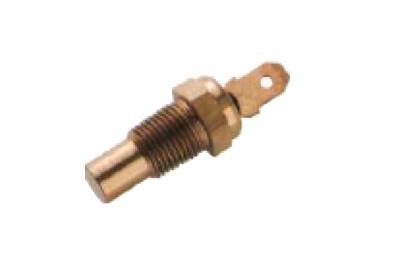

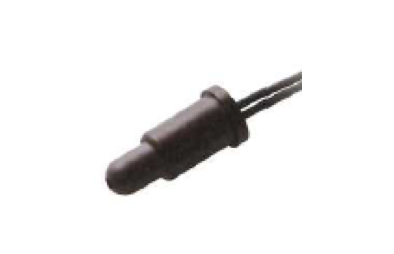

クーラント温度センサ
（水温センサ）
- 使用温度範囲
- -40℃～120℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25=2kΩ B25/50=3500K - 12秒以下（撹拌水中） -40～120℃ -
- 特性及び形状はカスタム対応が可能です。（別途、応談可）
- エンジン冷却水温をセンシングし、エンジン空燃比制御、冷却ファン制御に寄与します。
- エンジンに直接取り付けて冷却用クーラントの温度（水温）を測定し、冷却制御することで焼き付けを防止します。
-
燃料温度センサ
- 使用温度範囲
- -40℃～70℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25 2.1kΩ B25/50 3480K 6.5mW/℃（水中） 60秒以下
（撹拌水中）-40℃～70℃ -
- 特性及び形状はカスタム対応が可能です。（別途、応談可）
- 燃料タンク内で燃料の温度をセンシングし、エンジン空燃比制御に寄与します。
- 燃料タンク内で燃料の温度を検知し、環境規則対応に使われます。
-

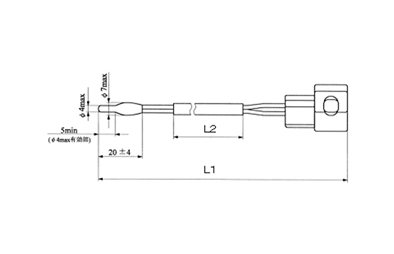

エバポレータ温度センサ
(コートタイプ）
- 使用温度範囲
- -40℃～70℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25 2.1kΩ B25/50：3480K 6.5mW/℃（水中） 60秒以下
（撹拌水中）-40℃～70℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- エバボレータ温度をセンシングし、快適で効率的なエアコン制御に寄与します。
- エバポレータ後の吹き出しエア温度を計測して快適で効率的な空調を制御します。
-

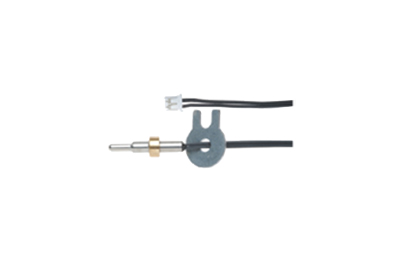

エバポレータ温度センサ
（ブラケットタイプ）
- 使用温度範囲
- -30℃～85℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25=(9kΩ) B0/25=(3873K) 1mW/℃
(25℃静止空気中）2s
(攪拌水中）-30℃～85℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 取り付けブラケットを樹脂一体成型で作成したタイプです。
- エバポレータ後の吹き出しエア温度を計測します。取付ブラケットを樹脂一体成型で作製したタイプです。
-

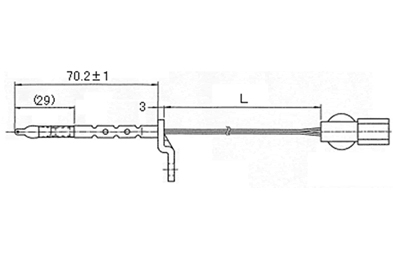

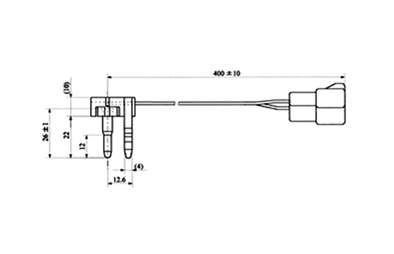

エバポレータ温度センサ
（フィンタイプ）
- 使用温度範囲
- -40～93℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R0=11.
36kΩB0/25=
3400K4.5mW/℃
(静止空気中)約3.0秒
（撹拌水中）-40～93℃ -
- 絶縁抵抗；100MΩ以上
- 耐電圧；AC1500V･1分間
- 熱交換器のフィンに差し込むタイプで、フィンの温度を直接測定できます。
- エバポレータの温度を計測して冷房を制御するとともにフロストを防止します。エバポレータフィンに直接組み込みます。
-
ラジエータ温度センサ
- 使用温度範囲
- -40～130℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 - (※1) - - - -40～130℃ ※1 水温センサの特性は動特性となっています。ゼロ負荷抵抗値は指定されていません。
-
- 特性及び形状はカスタム対応が可能です。（別途、応談可）
- ラジエータ温度をセンシングし、冷却ファン製制御に寄与します。
- ラジエ―タの温度を検知し、冷却ファンの稼働を制御します。
家電・住設機器用
-
室内機吸込口・吹出口・室内温度検知 / 室外機・外気温度検知

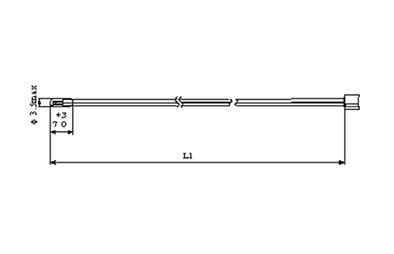

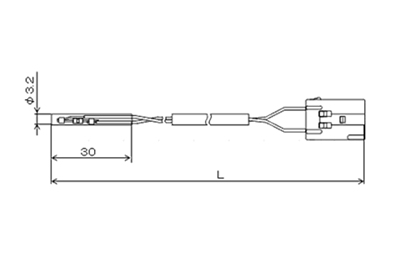

エアコン用コートタイプ
- 使用温度範囲
- -20℃～105℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25：10KΩ B25／50：3950K 2.5mW/℃
(静止空気中)8.0秒以下
（撹拌水中)-20℃～105℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 絶縁抵抗；100MΩ以上 耐電圧；AC1500V･1分間又は、AC1800V･1秒間
- 室内及び室外の温度や吸入口・吹き出し口の空気温度を検出します。
-
室内外機・熱交換器（配管）温度検知 / 室外機コンプレッサ（吐出管）過熱温度検知

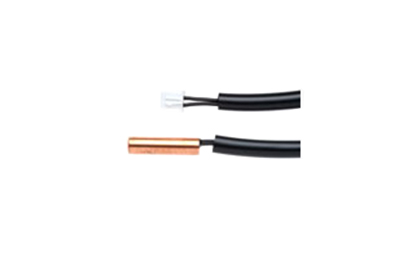

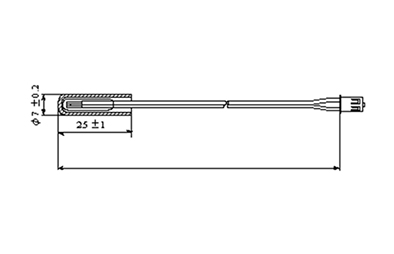

エアコン用CANタイプ
- 使用温度範囲
- -40℃～150℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25：10KΩ B25／50：3950K 5.0mW/℃
(静止空気中)10秒以下
（撹拌水中)-40℃～150℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 絶縁抵抗；100MΩ以上 耐電圧；AC1500V･1分間又は、AC1800V･1秒間
- 用途により-40℃～150℃まで対応可能。(架橋ポリエチレン電線使用)
- 熱交換機（配管）及び吐出管の温度を検出します。
-

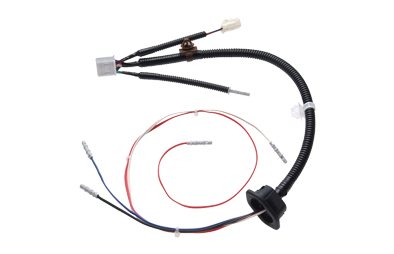

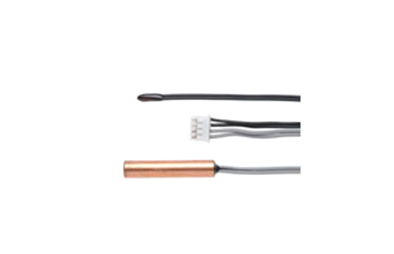

センサアッセンブリ
エアコン用多数本組タイプ
- 使用温度範囲
- -20℃～105℃
-
ゼロ負荷
抵抗値B定数 熱放散常数 熱時定数 使用温度
範囲R25：10KΩ B25／50：3950K 2.5mW/℃
(静止空気中)8.0秒以下
（撹拌水中)-20℃～105℃ R25：10KΩ B25／50：3950K 5.0mW/℃
(静止空気中)10秒以下
（撹拌水中)-20℃～105℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 絶縁抵抗；100MΩ以上 耐電圧；AC1500V･1分間又は、AC1800V･1秒間
- 2本以上のセンサを1つのコネクタで集約可能です。
- コートタイプとCANタイプなど複数のセンサを一つのコネクタにまとめられます。
-
冷蔵庫内温度検知
冷蔵庫用
- 使用温度範囲
- -30℃～80℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R0：6.35KΩ B0／25：3830K 7.0mW/℃
(静止空気中)15秒以下
（撹拌水中)-30℃～80℃ -
- 冷蔵庫庫内、冷凍庫、製氷皿温度検知等
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 絶縁抵抗；100MΩ以上 耐電圧；AC1500V･1分間又は、AC1800V･1秒間
- 冷蔵庫の室内温度、熱交換器温度を制御するための温度センサです。
住設・産業機器用
-
給湯器用
（リード線付タイプ）
- 使用温度範囲
- -20℃～120℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R50 3.485kΩ B0/100 3450K 3.5m W/℃
（攪拌水中）2.0秒以下
（水中90％応答）-20℃～120℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途、応談可）
- 絶縁抵抗 100MΩ以上（DC500Vメガー）
- 耐電圧 AC1500V 1分間または、AC1800V 1秒間
- 給湯器の入水温度や出湯温度、風呂水温を制御するための温度センサです。
-

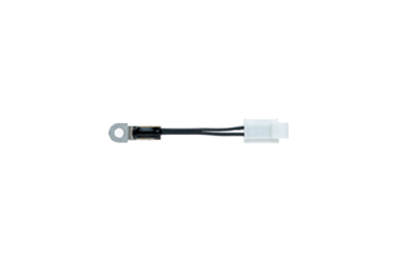

表面温度検知用
- 使用温度範囲
- -20℃～105℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R25 10kΩ B25/50 3950K 約3.5mw/℃
(静止空気中）15秒以下
（アルミ板上）-20℃～105℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途応談可）
- 絶縁抵抗 100MΩ以上 端子基板とターミナル間（DC500Vメガー）
- 耐電圧 異常ないこと 端子基板とターミナル間（AC1800V 1秒間）
- 固体表面の温度を検知するのに最適な温度センサです。
-
高温検知用
- 使用温度範囲
- -40℃～200℃
-
ゼロ負荷抵抗値 B定数 熱放散常数 熱時定数 使用温度範囲 R100 3.3kΩ B0/100 3970K 4.2(mW)/℃
（水中）8.0秒以下
（撹拌水中）-40℃～200℃ -
- 特性及びコネクタは、カスタム対応が可能です。（別途応談可）
- 絶縁抵抗 100MΩ以上（DC500V）
- 200℃の高温まで使用できる防水型温度センサです。
